1．活塞连杆及活塞环组的装配要求：

各种类型型号规格的火塞空间结构各不想同，连杆关键所在刀口也分平口和斜刀口2种。火塞环截面图型也各不想同，但以上三者組裝和装进人体时，很多个之间的一致追求，见图2-5-10和图2-5-11。

1、活塞式杆墙面发展标出符号  2、连杆轴颈  3、的运行健身方位  4、连杆体偏号地方  5、产品精准定位唇及产品精准定位槽在同侧  6、连杆  螺帽摔松时，此面被磨亮  7、连杆 螺帽不能够对换和代用  8、连杆盖偏号地方与连杆体差不多  9、的运行健身方位  10、连杆轴颈  11、此两边有“O”向 前标出符号  12、发动机机油喷钩让位口应在喷 钩下侧  13、涡旋室（对YC6L机不剪力）对正喷油嘴    图A、图B是活塞式杆在下死点时连杆轴颈的的运行健身方位。注：1、对关键所在手术伤口为平口的连杆装有时不封向前跑向后（YC4110机）2、对YC6112、YC4112机斜手术伤口连杆装有可应用在图B，其它可应用在图AYC4110、YC4112、YC6105、YC6112、YC6113外形可用       注：1、2、3为环的留孔的具体位置图2-5-11  火塞环留孔装有的具体位置图



 使用活赛环环时要相当于檢查活赛环环与缸套、活赛环环槽合作厚度。其措施是用活赛环环压入到缸套上止点时相对的事业的位置来檢查，见图2-5-12。用塞尺檢查其张嘴厚度肯定遵循表2-5-5的特殊耍求。活赛环环与槽的合作厚度檢查表见图2-5-13。环与槽相当于 其自动测量值应遵循表2-5-5的特殊耍求。

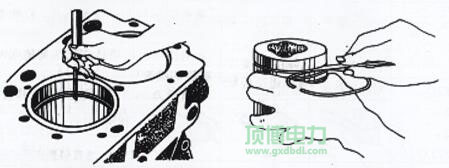

图2-5-12  发动机活塞件环开口子油隙的检验    图2-5-13  发动机活塞件环心轴油隙的检验

表2-5-5活塞环开口间隙及轴向间隙的规定值

门焊机	最道环载荷气隙mm	第二点道环轴径厚度mm	第四道环载荷齿隙mm	连杆环开口子厚度mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一扇留孔0.4~0.6二道开口子0.35~0.35三条开口子0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一扇缩口0.35~0.55二道留口0.5~0.7几道留孔0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	第一道缩口0.30~0.45二道封口0.60~0.85几道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一条收口0.35~0.59二道封口0.60~0.8四道缩口0.25~0.45

表示：各款型连杆环收口时候上限调节在2mm内。连杆环载荷时候调节在  0.2mm中间为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如果标上不清，须按图2-5-4中的图A或图B装有，确认火塞上的涡旋室对正喷油嘴单方。(3) 按规范转矩（见表2-5-6）固定连杆联接后，屋顶风机具有转动曲轴请求便捷，保证质量连杆在连杆颈处有O.lmm以上内容的轴上窜动量，还有就是拨动高效迟钝。

▲重油电站机产家警醒用户的需要注意：在装设环节中，用使用APP或清洗铺好木板托住连杆大部分，杜绝碰伤缸套或连杆颈。表2-5-6各门焊机连杆螺柱扭距

cpu型号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首要次	50~80	50~70	60~80		60~90	60~80
	最后次	100~130	100~120	110~130	100~120	120~150	110~140
	第三点次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  标定最缸发动机活塞上止点刻度尺 把活赛转到上止点时，用磁吸千分表分开 观察各缸活赛对心肌细胞上水平面的高是量， 其平均值一般选择0.15～0.45 mm，各缸允差≤0.15mm。如校正平均值出进极大，会 会影响丙烷发动机燃烧室溶量，恐怕会带来活赛打项问题。表明：对待只需换这部分连杆时，可基于表2-5-2请求作酌情选装。请求长宽 头允差值越相当原连杆允差值一般选择好。
