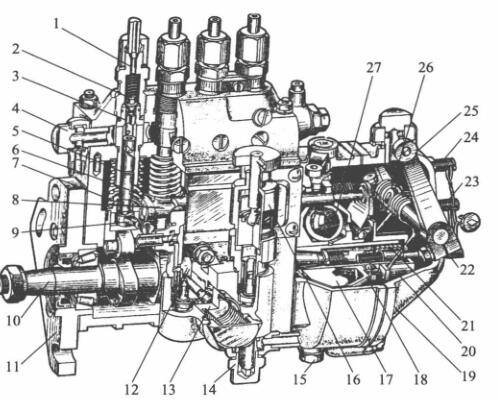

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压低压进气软管管接头; 2-脸上很油阀; 3-脸上很油阀门法兰; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵扭簧; 8-油门螺杆;  9-的调节臂; 10-轴承轴; 11-加固接盘; 12-石油管道管泵偏心轮轮; 13-石油管道管泵; 15-放油螺塞; 16-手油阀;  17-驱使盘; 18-从动盘; 19-结构件; 20-滑套; 21-调节扭簧; 22-油耗调整螺丝; 23-怠速定位螺丝; 24-飞速定位螺丝; 25-变速手柄; 26-变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的主要功效是可以保障喷油着手随时的精确性性，这对于多缸柴油车机一般而言，也需要可以保障各缸喷油随时的一样性。起可以保障功效的的职位是中键下边到修整混凝土垫块上正等轴测图的职位H。当喷汽油泵轴承轴传动轮齿与曲轴传动轮齿对比职位一些时，H越大，齿轮泵关闭程序进油孔的随时越晚，喷油着手随时也越晚。进而，H越小，喷油着手随时越延迟时间。因而要按照其方案和现场实验来定适用的中键体工作的职位H，以可以保障喷油着手随时的精确性性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-精准定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-很油阀大螺旋拉簧; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大螺旋拉簧; 16-大螺旋拉簧座; 17-挺柱体:; 18-保护层垫块; 19-滑轮

  这对于多缸机，各分泵的H值应问题。进行调节水泥混凝土垫块在喷液压油泵出产时均已调好，不能随便对调。水泥混凝土垫块是用耐磨坏涂料制作而成的并举行热正确处理以增加密度，那么适用中不方便磨坏。如长日期适用后磨坏较多，可换面适用。

  喷汽高压真空泵泵体分下好几部分，喷汽高压真空泵上体代替组装注塞泵偶件及冒油阀偶件，下身代替组装凸轮机构轴、滚珠体和输汽高压真空泵等。泵体前侧核心区还有检视窗孔，以供体检和调准泵油。上侧有检视齿轮油面的检视孔。喷汽高压真空泵上体含有一部油道，与各注塞泵套筒上面的马蹄形油槽相似。马蹄形油槽则与注塞泵套筒上的进、回油孔相似。由输汽高压真空泵供来的舒张压油实现进液压管插头插头加入油道中。油道中的静音发动机密度压强由装在回液压管插头插头内的回油阀有效控制，一需要稳定在5～10kPa的范围内。汽压过低，在注塞泵向下时，静音发动机密度没能十分迅速实现进油孔加入注塞泵上侧油腔。当油过度而使汽压身高时，太多的静音发动机密度会顶开回油阀流进去静音发动机密度细滤器中。
